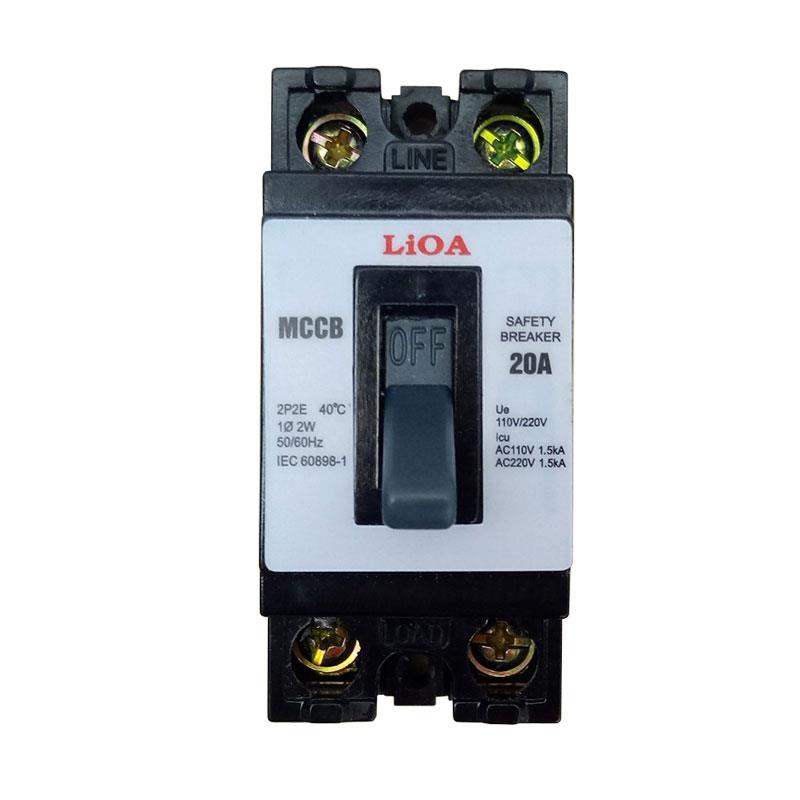

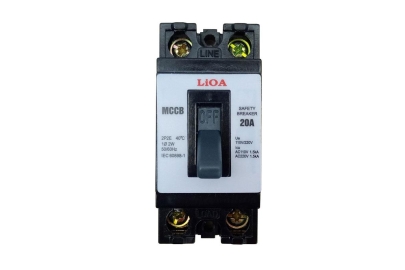

MCCB - Cầu dao tự động an toàn, loại 2 tiếp điểm Lắp Dọc - 10A,15A, 20A, 25A, 30A
- Mã sản phẩm : MCCB2P2E: 10A, 15A, 20A, 25A, 30A
- Giá bán : 64.000 đ
- Giá khuyến mãi : 45.000 đ
-
2P (2 Pole): 2 cực – ngắt được cả dây pha (L) và dây trung tính (N)
-
2E (2 tiếp điểm phụ - auxiliary contact): dùng để kết nối với hệ thống điều khiển/báo tín hiệu
-
Dòng định mức: từ 10A đến 30A
-
- +
Thiết bị MCCB 2P 2E từ 10A đến 30A là một dạng aptomat dạng khối (MCCB - Moulded Case Circuit Breaker), có:
- Nội dung
- Bình luận
✅ 2. Chức năng của MCCB 2P 2E
-
Bảo vệ quá tải (do tải kéo dài)
-
Bảo vệ ngắn mạch (sự cố chập)
-
Ngắt hoàn toàn dây pha & dây trung tính
-
Giám sát trạng thái CB thông qua 2 tiếp điểm phụ, ví dụ:
-
1 tiếp điểm báo trạng thái ON/OFF
-
1 tiếp điểm báo trạng thái TRIP (sự cố ngắt)
-
✅ 3. Dùng cho thiết bị nào?
Với các mức dòng từ 10A – 30A, MCCB 2P 2E phù hợp cho:
???? Thiết bị điện 1 pha:
| Dòng định mức | Thiết bị phù hợp |
|---|---|
| 10A (~2.2kW) | Quạt công nghiệp nhỏ, mạch chiếu sáng lớn |
| 15A (~3.3kW) | Máy nước nóng, máy lạnh 1.5 HP |
| 20A (~4.4kW) | Máy lạnh 2 HP, máy bơm nước nhỏ |
| 25A (~5.5kW) | Máy giặt công suất lớn, bếp từ |
| 30A (~6.6kW) | Máy bơm lớn, máy lạnh 3 HP, ổ cắm công nghiệp |
⚡ Tủ điện phân phối, điều khiển từ xa:
-
Hệ thống có kết nối SCADA hoặc BMS cần biết trạng thái MCCB (nhờ 2E)
-
Mạch ổ cắm tổng, tủ phụ, máy riêng biệt
✅ 4. So sánh: 2E với 1E
| Loại | Số tiếp điểm phụ | Ứng dụng |
|---|---|---|
| 1E | 1 tiếp điểm | Báo 1 trạng thái đơn (thường là ON/OFF) |
| 2E | 2 tiếp điểm | Báo riêng ON/OFF & TRIP, phù hợp hệ thống cần giám sát chi tiết |
✅ 5. Lưu ý khi lắp đặt
-
Không nên dùng MCCB 2P 30A cho tải > 6.5kW @220V (tránh quá tải)
-
Nếu dùng trong hệ thống giám sát từ xa, cần kết nối đúng chân tiếp điểm phụ (NO/NC)
-
MCCB không chống giật, nên nếu cần bảo vệ điện giật → dùng thêm RCCB hoặc RCBO
